交換機如何搭配光模塊使用
摘要：
本文詳細介紹了交換機與光模塊搭配使用的基本原理、步驟、注意事項以及多種實際應用方案。通過平穩冷靜的語調，結構化的內容安排，本文旨在幫助讀者快速掌握交換機與光模塊搭配使用的核心理論知識，從基礎概念到實際操作，再到故障排除，全方位提升讀者的專業技能。
一、引言：交換機與光模塊的基本概念
交換機（Switch）是一種用于電（光）信號轉發的網絡設備，能夠為接入交換機的任意兩個網絡節點提供獨享的電信號或光信號通路。而光模塊（Optical Module），即光收發一體模塊，是光纖通信中的核心部件，負責將電信號轉換為光信號進行傳輸，以及將接收到的光信號轉換回電信號。交換機與光模塊的搭配使用，是實現高速、遠距離網絡通信的關鍵。
二、交換機與光模塊搭配使用的基本原理
交換機通過其光口（如SFP+、QSFP+等）與光模塊相連，光模塊則將電信號轉換為光信號，通過光纖傳輸至另一端的交換機或設備。在接收端，光模塊再將光信號轉換回電信號，供交換機處理。這一過程實現了數據的快速、穩定傳輸，尤其適用于數據中心、企業網絡等高帶寬需求場景。
三、交換機與光模塊搭配使用的步驟
1. 選擇合適的光模塊：根據交換機的光口類型（如SFP+、QSFP+等）、傳輸速率（如10G、40G等）以及傳輸距離（如多模550m、單模40km等）選擇合適的光模塊。
2. 安裝光模塊：在佩戴防靜電手環的前提下，將光模塊輕輕插入交換機的光口中，直至聽到輕微的咔嗒聲或感到輕微的震動，表示光模塊已安裝到位。注意檢查光模塊的方向，確保拉環與標簽朝上。
3. 連接光纖：使用與光模塊接口相匹配的光纖跳線（如LC、SC等），將兩臺交換機上的光模塊連接起來。確保光纖跳線的長度、類型（如單模、多模）與光模塊相匹配。
4. 配置交換機：根據實際需求，通過交換機的管理界面或命令行接口進行配置，如設置VLAN、端口速率、流控等。
四、交換機與光模塊搭配使用的注意事項
1. 波長與傳輸距離匹配：確保兩端交換機所使用的光模塊的波長、傳輸距離相同，以及單纖雙纖、單模多模的配置一致。若出現兩端不對等的情況，應使用相應的轉換器進行適配。
2. 防靜電與防磕碰：在安裝和拆卸光模塊時，應佩戴防靜電手環，避免光模塊受到靜電損傷。同時，要小心輕放光模塊，避免磕碰導致損壞。
3. 光模塊方向：插入光模塊時，注意方向，確保拉環與標簽朝上。插入后，可輕拔光模塊檢查是否安裝穩固。
4. 網絡拓撲與帶寬規劃：根據網絡拓撲結構和帶寬需求，合理規劃光模塊的使用，避免帶寬瓶頸和網絡擁塞。
五、交換機與光模塊搭配使用的實際應用方案
1. 10G SFP+萬兆光模塊與交換機連接：將多塊10G SFP+光模塊插入交換機的SFP+端口，通過光纖跳線連接至另一臺裝有40G QSFP+光模塊的交換機，實現網絡從10G向40G的擴展。
2. BIDI SFP+萬兆單纖雙向光模塊連接：將BIDI SFP+光模塊分別插入兩臺交換機的SFP+端口，使用LC光纖跳線進行連接，實現單纖雙向傳輸，節省光纖資源。

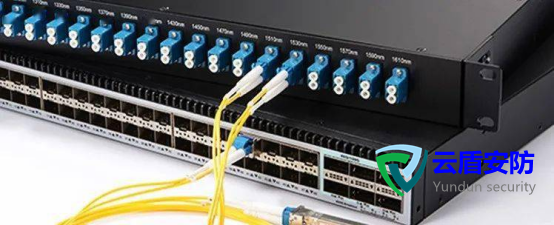

3. CWDM/DWDM SFP+光模塊與交換機連接：借助中繼箱、光纖收發器、CWDM/DWDM波分復用器等設備，將CWDM/DWDM SFP+光模塊與交換機連接，實現多波長復用，提高光纖傳輸容量。
六、故障排除與維護
在使用過程中，若遇到光模塊故障或網絡不穩定等問題，可通過以下步驟進行排查：
1. 檢查光模塊指示燈：觀察光模塊上的指示燈狀態，判斷光模塊是否正常工作。
2. 檢查光纖連接：檢查光纖跳線是否插好、是否損壞，以及光纖接口是否清潔。
3. 查看交換機日志：通過交換機的管理界面或命令行接口查看日志信息，定位故障點。
4. 更換光模塊：若懷疑光模塊損壞，可嘗試更換新的光模塊進行測試。
七、結語
交換機與光模塊的搭配使用是實現高速、遠距離網絡通信的基礎。通過掌握本文介紹的基本原理、步驟、注意事項以及實際應用方案，讀者可以快速提升在交換機與光模塊搭配使用方面的專業技能。同時，注重故障排除與維護的學習與實踐，將有助于提高網絡的穩定性和可靠性。隨著技術的不斷進步，交換機與光模塊的性能將持續提升，為網絡通信領域帶來更多的創新與變革。
